液化气储罐使用说明书

                                 目录

1.概述............................................................................................................................. 1

2.技术特性...................................................................................................................... 1

2.1设计规范............................................................................................................ 1

2.2技术特性........................................................................................................... 1

3.结构状况...................................................................................................................... 2

3.1 简图................................................................................................................... 2

3.2 管口表（见表3）.............................................................................................. 2

4. 安全附件调试与设备安装的要求............................................................................... 2

5. 设备安全使用要点.................................................................................................... 3

6. 管理与维护................................................................................................................ 3

7. 定期检验.................................................................................................................... 3

附：液位、体积、重量对照表…………………………………………………………………….4

1.     概述

     本卧式液化气储罐是用于盛装储存50℃时饱和蒸气压小于1.77 MPa液化石油气的专用设备，其安全储存量为3.99吨。储罐按照TSG R0004-2009《固定式压力容器安全技术监察规程》和GB 150《压力容器》的要求进行设计。制造单位须具备国家质量监督检验检疫总局锅炉压力容器监察局颁发的A2级制造许可证。制造厂在设计、制造、检验、出厂等环节中随时接受当地技术监督局锅炉压力容器检验所的监督检查并获得其出具的检查报告。检查报告与工厂出具的产品竣工图、产品合格证、质量证明书、铭牌拓件、设计计算书等技术资料与产品一道发给用户。用户凭上述资料到当地锅炉压力容器安全检查机构登记注册。并发给注册编号，产品才能投入使用。

2.技术特性

2.1设计规范

1)   《压力容器安全技术监察规程》

2)   《压力容器》(GB150)

3)   《钢制卧式容器》（JB∕T4731）

其它相关的规范、规程及标准等

   2.2技术特性

主要特性（见表1）

                                   表一

序列	名称	数值	单位	序号	名称	数值	单位
1	充装介质	液化石油气 （丙烷）		7	最高工作温度	＜50	℃
2	容器类别	Ⅲ		8	容积	12	m3
3	罐体材料	Q345R		9	充装量	4788	Kg
4	设计压力	1.77	MPa	10	最大充装高度 （20℃）	1300	mm
5	设计温度	50	℃	11	外形尺寸 （长×宽×高）	5034×1820 ×2410	mm
6	最高工作压力	1.82	MPa	12	重（裸）量	3360	Kg

3.结构状况

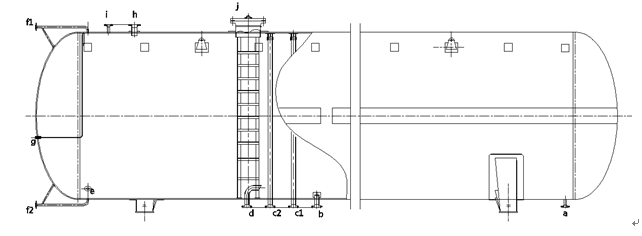

3.1 简图

3.2 管口表（见表二）

                                   表二

符号	公称直径㎜	密封面形式	用途
a	DN50	RF（突面）	排污口
b	DN50	RF（突面）	液相出口
c1-2	DN50	RF（突面）	气相口
d	DN50	RF（突面）	进液口
e	M33X2	螺纹	温度计接口
f1-2	DN25	RF（突面）	液位计接口
g	M20X1.5	螺纹	压力表口
h	DN80	RF（突面）	安全阀接口
i	DN50	FM（凹面	排空口
j	DN450	FM（凹面）	人孔



4. 安全附件调试与设备安装的要求

   4.1  用户必须按国家标准，为液化气储罐配备与技术参数匹配的安全附件。安全附件在装罐前必须进行复验，调试要求按设计总图的规定执行。安全附件的调试单位必须具备国家监察机构颁发的资格认可证书。

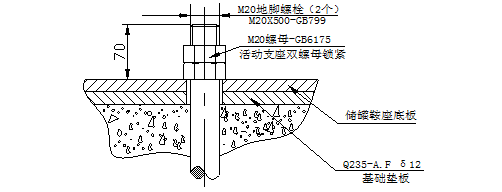

设备安装基础平面离地面高度不低于1m，基础表面应安装基础垫板。基础安装预埋地脚螺栓下图：



基础安装表面应倾斜，斜度为3∕1000，排污口处低端。

为了保证储罐轴向的自由伸缩，活动式支座安装螺母为双螺母锁定，下部螺母拧紧后倒退一圈，再拧紧上部螺母，使鞍座在基础平面上可以滑动。螺栓安装时应注意鞍座长圆孔左右间隙不得少于10mm，固定式鞍座应用螺母直接拧紧，鞍座上接地线应良好接地。

5. 设备安全使用要点

5.1 液化气储罐在使用前必须进行充氮置换，罐内含氧量≤3℅。

5.2 安全阀在正常工作状况下应严密关闭。当超装、环境温度急剧升高或火灾等原因，罐内压力超过安全阀的整定密封压力时，安全阀自动开启。安全阀泄压时产生的液（气）应通过安全阀排出口的管道回收或排入高空。

5.3 为防止安全阀失灵（不能关闭），罐体产生大量泄露，要更换安全阀，应在安全阀与罐体的接口处安装一支截止阀，此截止阀在罐体正常工作时应完全打开，只有在更换安全阀时才关闭。

5.4 安全阀的铅封装置不得随意开封，如重新调试，须送经国家技术监督机构认可的单位进行。

5.5 压力表刻度盘上应在设计压力值处刻上红色警戒线。压力表与罐体的接口之间应安装截止阀。罐体在正常工作状况下，此截止阀应全开，当更换，检测压力表时，此截止阀关闭。

5.6 液位计刻度板应在罐体容许的最大充装高度处刻上红色警戒线。液位计安装时其零点位置应与罐体底部同一水平面，液位计与罐体接口间设置的截止阀，在罐体正常工作时应全开，更换，检修液位计时才关闭。

 5.7温度计表盘在设计温度50℃处应刻上红色警戒线。在40℃～50℃之间，应涂上黄色标记。

5.8 罐体在使用过程中其罐内的最低压力不得小于0.05MPa，防止空气进入罐内。

6. 管理与维护

6.1使用本储罐的单位必须严格按《压力容器安全技术监察规程》和其他有关法规进行安全技术管理工作，严禁超装、超温、超压，确保液化气储罐安全使用。

6.2使用单位技术负责人对压力容器安全技术管理负责，并指定专业技术人员负责压力容器的日常技术管理工作。

6.3储罐的操作人员应经安全教育培训、考核并持证上岗。

6.4 属于下列情况之一者，必须采取降温措施：

a. 压力表指示值接近红线，且压力有上升趋势时；

b.温度指示值达到黄色警告标志时；

6.5 当液化气储罐内压力达到设计压力值（红线）时，而安全阀未开启，操作人员应立即采取措施；先降低罐内的压力，然后关闭安全阀下的截止阀，对安全阀进行检修、校验，并迅速安装，让储罐恢复正常工作状况。
