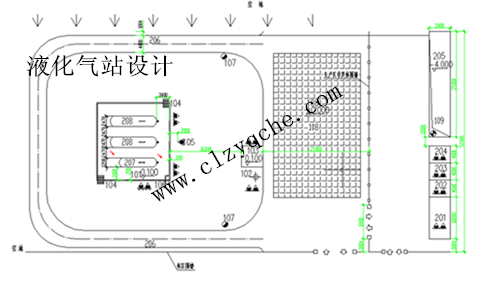

液化气站平面布置图

    液化气站的设计工作需要有燃气设计资质的专业单位承担，因液化气站内液化气储罐、压缩机、叶片泵等设备的布置间距须大于规范中规定的安全距离。站内消防设备、避雷针、工艺管线的布置更要利于日常的工作，消防水池的容量要根据液化气储罐的总容量来确定，发生火灾事故时能够有效的发挥作用。

液化石油气储配站平面布置设计，可以用于初步设计，也可用于施工图设计。液化气站一般分为罐区、灌装区和辅助区，灌装区和辅助区宜呈一字形排列，灌装区居中，因为：

(1)罐区与灌装区工艺联系密切，便于操作和生产管理。

(2)灌装区的工人休息室设在辅助区，辅助区的车队，机修等都与灌装区联系密切，不宜远离。

(3)有利于满足安全防火间距要求，有效利用土地.辅助区内有锅炉房，电气焊等明火或散发火花地点，又有办公、休息等民用建筑。液化气地埋罐罐区与这些建筑物的防火间距均大于灌装区，灌装区居中，正好符合防火间距大小的排列次序。

下面分别介绍一下罐区、灌装区和辅助区的平面布置。罐区宣布置在本站全年最小频率风向的上风侧或平行上风侧，选择通风良好的地段；应布置在站内铁路装卸线—侧，井且留有发展余地。

灌装区包括灌瓶车间，压缩机室，仪表间，液化气槽车车库，汽车装卸台等。仪表间不宜远离罐区，应布置在灌装区邻近罐区和压缩机室。仪表间可与生产区的配电室，压缩机室连建。汽车槽车库应与辅助区的普通车分开，单独布置在灌装区靠近汽车装卸台的地方。

在布置辅助区时，带明火的建筑应布置在离甲类生产区较远处。生产管理及生活用房，可集中设计成一幢综合楼，布置在靠近辅助区对外出入口处，维修车间宜建在一起。形成统一的室外操作场地，同时兼顾同生产区的运输联系，动力设施布置在负荷中心，距出人口较远，人员活动较少的地方。
